در بسیاری از خودروهای تولید داخل و بهویژه محصولات ایرانخودرو و سایپا، رانندگان با مشکلاتی مانند روشن نشدن خودرو، ضعف برق، خاموشی ناگهانی یا کمشدن نور چراغها مواجه میشوند. ریشه بسیاری از این ایرادها در دو قطعه بسیار مهم یعنی دینام و استارت قرار دارد. این دو قطعه در ظاهر ساده هستند، اما نقش اصلی را در روشن شدن و ادامه کارکرد موتور و همچنین پایداری سیستم برق خودرو بر عهده دارند.
استارت در لحظه آغاز، نیروی اولیه لازم برای روشن شدن موتور را فراهم میکند. پس از روشن شدن خودرو، دینام وارد عمل میشود و وظیفه تولید برق، شارژ باتری و تغذیه تمام مصرفکنندههای برقی را بر عهده میگیرد. به همین دلیل هرگونه خرابی در این دو قطعه میتواند خود را به شکلهای مختلفی نشان دهد؛ از ریست شدن نمایشگر گرفته تا ضعف کولر در ترافیک یا حتی خاموش شدن ناگهانی خودرو.
برای پیشگیری از این مشکلات و جلوگیری از هزینههای سنگین، آشنایی با عملکرد دینام، علائم خرابی آن و مهمتر از همه یادگیری روش تست دینام خودرو ضروری است. با یک تست ساده میتوان وضعیت سلامت سیستم برق را تشخیص داد و از خرابیهای ناگهانی جلوگیری کرد.
دینام خودرو چیست و چگونه کار میکند؟
دینام یکی از مهمترین بخشهای سیستم برق خودرو است و وظیفه اصلی آن تولید انرژی الکتریکی و شارژ باتری در زمان روشن بودن موتور است. هنگامی که موتور شروع به کار میکند، تسمهای که بین پولی میللنگ و پولی دینام قرار دارد، باعث چرخش روتور داخل دینام میشود. این حرکت مکانیکی در سیمپیچها یک میدان مغناطیسی ایجاد میکند و خروجی آن توسط دیودها به برق مستقیم تبدیل شده و وارد مدار اصلی خودرو میشود.
در زمان کارکرد موتور، تقریباً تمام برق مصرفی خودرو توسط دینام تأمین میشود. چراغها، پمپ بنزین، فن رادیاتور، کولر و حتی ECU همگی از برق تولیدی دینام استفاده میکنند. در این حالت باتری تحت فشار نیست و فقط نقش ذخیرهکننده انرژی را هنگام خاموش بودن خودرو بر عهده دارد.

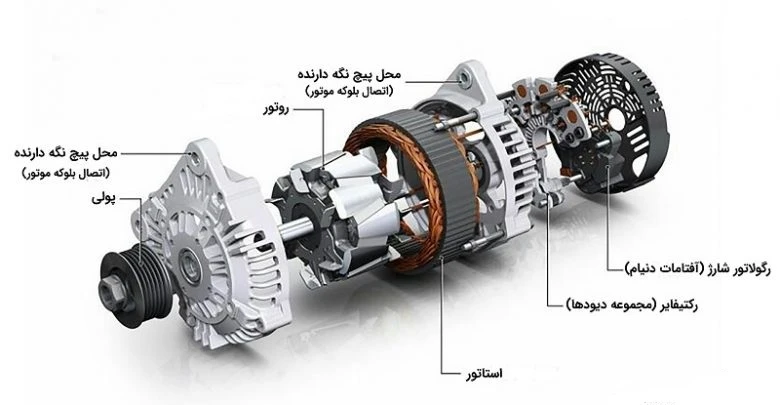

اجزای اصلی دینام
دینام از چند قطعه هماهنگ تشکیل شده که هرکدام نقش حیاتی در تولید برق و شارژ باتری دارند. سلامت این اجزا تعیین میکند که خودرو در هر شرایطی برق کافی داشته باشد. شناخت بخشهای اصلی دینام به راننده کمک میکند دلیل ضعف شارژ، روشن نشدن خودرو یا نوسانات برقی را سریعتر تشخیص دهد.
۱. پولی
پولی قطعهای گرد و فلزی است که در قسمت جلوی دینام قرار دارد و توسط تسمه موتور به چرخش درمیآید. هنگامی که موتور روشن میشود، تسمه نیروی میللنگ را به پولی منتقل میکند و این حرکت باعث چرخش روتور میشود. سلامت پولی و تسمه برای تولید برق کافی ضروری است. هرگونه ترک، خوردگی، لقی یا شل بودن تسمه باعث کاهش خروجی دینام و ضعف شدید شارژ باتری میشود.
۲. آفتامات یا رگولاتور
رگولاتور کنترلکننده ولتاژ خروجی دینام است و اجازه نمیدهد ولتاژ بیشتر یا کمتر از حد استاندارد تولید شود. مقدار صحیح ولتاژ باید بین ۱۳٫۸ تا ۱۴٫۴ ولت باشد.
خرابی رگولاتور دو حالت دارد:
- ولتاژ کمتر از حد معمول که باعث خالی شدن باتری میشود.
- ولتاژ بیش از حد که میتواند ECU و قطعات حساس برقی را بسوزاند.
رگولاتور معمولاً در پشت دینام قرار دارد و قابلیت تعویض دارد.
۳. دیود یا پل دیود
دینام به صورت طبیعی برق سهفاز تولید میکند، اما سیستم برق خودرو تنها برق مستقیم نیاز دارد. وظیفه پل دیود تبدیل این برق سهفاز به برق مستقیم است. خرابی دیود معمولاً قدرت دینام را به شدت کاهش میدهد و باعث روشن شدن چراغ باتری روی پشت آمپر میشود. گرمای زیاد، نوسانات برقی و کیفیت پایین قطعه از عوامل اصلی سوختن دیود هستند.
۴. سیمپیچ
سیمپیچها مجموعهای از رشتههای سیم مسی هستند که در اطراف استاتور قرار گرفتهاند. هنگامی که روتور داخل میدان مغناطیسی میچرخد، در سیمپیچها جریان الکتریکی تولید میشود. سوختگی یا اتصالی سیمپیچ معمولاً همراه با بوی سوختگی، کاهش شارژ و افت شدید ولتاژ است و عملاً دینام را از کار میاندازد.
۵. روتور
روتور بخش چرخان داخل دینام است. زمانی که پولی شروع به چرخش میکند، روتور حرکت میکند و میدان مغناطیسی لازم برای تولید برق را ایجاد میکند. بدون چرخش روتور هیچ خروجی برقی تولید نمیشود. خرابی بلبرینگ روتور میتواند باعث ایجاد صداهای غیرطبیعی مانند ناله یا سوت شود و در موارد شدید ممکن است روتور گیرپاژ کند.
۶. جاروبک
جاروبکها وظیفه انتقال برق از بخش ثابت دینام به قسمت چرخان را بر عهده دارند. جاروبکها به مرور زمان کوتاه میشوند و باعث ضعف شارژ میشوند.
علائم خرابی جاروبک شامل موارد زیر است:
- شارژ کم در دور آرام
- چشمک زدن چراغ باتری
- شارژ مناسب در دور بالا و قطع شدن در دور پایین
تعویض جاروبک هزینه کمی دارد و معمولاً از تعویض کامل دینام مقرونبهصرفهتر است.
۷. استاتور
استاتور بخش ثابت دینام است که سیمپیچها روی آن قرار گرفتهاند. روتور درون استاتور میچرخد و جریان الکتریکی تولید میشود. خرابی استاتور معمولاً به صورت تولید ولتاژ کمتر از حد استاندارد دیده میشود و باعث روشن شدن چراغ باتری میشود. در صورت آسیبدیدگی، معمولاً نیاز به باز کردن کامل دینام و سیمپیچی دوباره است.
۸. بدنه و پوسته دینام
بدنه دینام ساختاری محکم دارد و همه اجزای داخلی را در خود نگه میدارد. این پوسته علاوه بر محافظت، به دفع حرارت ایجاد شده توسط سیمپیچ و روتور کمک میکند. ضربه، ترکخوردگی یا تاببرداشتن پوسته میتواند باعث کج شدن روتور و خرابی جدی دینام شود.
۹. بلبرینگ
بلبرینگها قطعاتی هستند که باعث میشوند روتور و شفت با کمترین اصطکاک بچرخند. خرابی بلبرینگ معمولاً با صداهایی مانند سوت، ناله یا تقتق همراه است. اگر بلبرینگ قفل کند، تسمه میسوزد و دینام کاملاً از کار میافتد. بلبرینگ باکیفیت باید کاملاً گریسخورده و مناسب مدل دینام نصب شود.

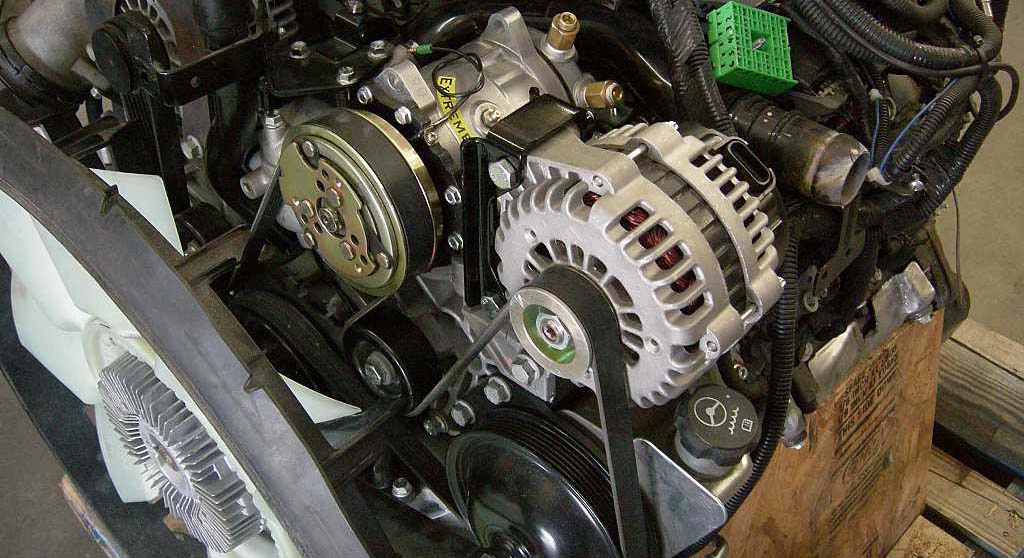

روش تست دینام خودرو
همانطور که قبلا در فروشگاه آنلاین وهداد یدک اشاره کرده ایم؛ تست دینام یکی از مهمترین اقداماتی است که هنگام مشاهده ضعف در سیستم برق باید انجام شود. این تست کاملاً ساده است و با یک مولتی متر معمولی در چند دقیقه قابل انجام است. پیش از شروع، باید مطمئن شوید که باتری حداقل شارژ پایه را دارد، زیرا دینام تنها زمانی قادر به شارژ است که موتور در حال کار باشد.

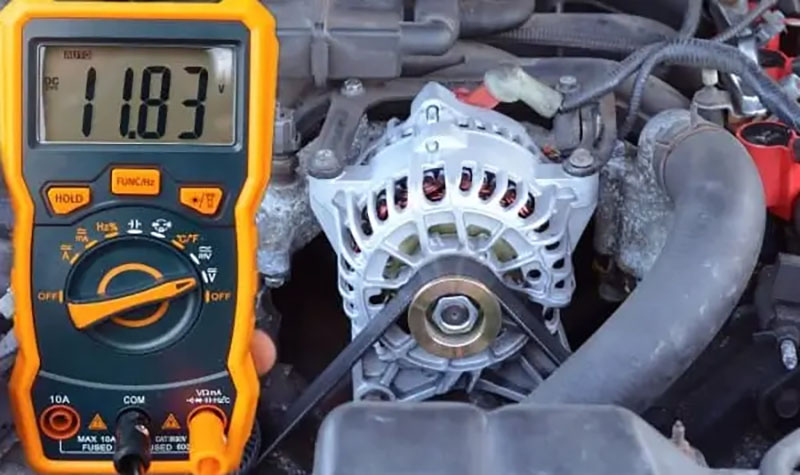

مرحله اول اندازهگیری ولتاژ باتری در حالت خاموش است. مولتی متر را روی حالت ولتاژ DC قرار دهید و پرابهای آن را به قطب مثبت و منفی متصل کنید. در یک باتری سالم مقدار ولتاژ باید حدود ۱۲٫۲ تا ۱۲٫۶ ولت باشد. در این وضعیت باتری به تنهایی برق مصرفکنندهها را تأمین میکند و اگر شارژ کافی نداشته باشد، خودرو به سختی روشن میشود یا اصلاً روشن نخواهد شد. در چنین شرایطی معمولاً استارت سنگین میزند و سپس خودرو ممکن است خاموش شود.
مرحله بعد روشن کردن موتور است. پس از روشن شدن خودرو، دوباره ولتاژ را اندازهگیری کنید. یک دینام سالم باید ولتاژ را افزایش داده و مقدار آن را بین ۱۳٫۸ تا ۱۴٫۴ ولت ثابت نگه دارد. اگر پس از روشن شدن موتور ولتاژ تغییری نکند یا نزدیک همان مقدار اولیه باقی بماند، احتمال خرابی رگولاتور، تسمه یا سیم پیچ وجود دارد و دینام عمل شارژ را انجام نمیدهد.
یکی از بهترین روشهای تشخیص عملی، اندازهگیری ولتاژ در حال استفاده از مصرفکنندهها است. هنگامی که مولتی متر متصل است، چراغهای جلو، فن کابین، کولر و شیشه بالابر را روشن کنید. در یک دینام سالم، با وجود افزایش مصرف برق، ولتاژ نباید به شکل محسوس کاهش یابد. اگر ولتاژ افت کند یا چراغها کم نور شوند، نشان میدهد دینام توان لازم برای جبران مصرف را ندارد.
برای تشخیص خرابی تسمه نیز توجه به صدا اهمیت زیادی دارد. اگر هنگام گاز دادن صدای سوت یا جیغ شنیده شود، معمولاً به دلیل شل بودن تسمه، ترک خوردگی یا روغنی شدن آن است. در این حالت حتی اگر دینام سالم باشد، نیروی کافی به آن منتقل نمیشود و شارژ کاهش پیدا میکند.
ولتاژ بیش از حد نیز خطر جدی محسوب میشود. اگر مقدار برق تولید شده از حد مجاز بالاتر باشد، احتمال خرابی ECU، آسیب به قطعات برقی یا کاهش عمر باتری وجود دارد. وظیفه تنظیم ولتاژ بر عهده آفتامات است و در صورت خرابی باید تعویض شود.
اگر تمام موارد بررسی شد و همچنان مشکل باقی ماند، تست اتصال بدنه و بررسی سیم کشی ضروری است. سولفاته شدن یا زنگ زدگی محل اتصال منفی بدنه از رایجترین دلایل ضعف شارژ در خودروهای ایرانی است و با یک تمیزکاری ساده رفع میشود.
در خودروهای ایرانی مانند پژو ۲۰۶، پارس، سمند، تیبا و ساینا، خرابی دینام معمولاً ناشی از تسمه فرسوده، روغن ریزی روی بدنه دینام یا کیفیت پایین رگولاتور است. انجام سرویس دورهای و استفاده از قطعات استاندارد بهترین راه جلوگیری از خاموشی ناگهانی خودرو و مشکلات سیستم برق در مسیر است.
علائم و علت های خرابی دینام خودرو
دینام در زمان کارکرد موتور برق مورد نیاز تجهیزات خودرو را تأمین کرده و همزمان باتری را شارژ نگه میدارد. هنگامی که این قطعه دچار ضعف شود، ابتدا علائم خفیف ظاهر میشود و سپس در صورت بیتوجهی منجر به تخلیه باتری و خاموش شدن خودرو خواهد شد. درک این نشانهها و آگاهی از دلایل بروز آنها کمک میکند قبل از وقوع خرابی جدی از مشکل جلوگیری شود.
یکی از اولین نشانهها کم نور شدن چراغهای جلو و عقب است. معمولاً راننده متوجه تغییر شدت نور در حالت درجا یا هنگام گاز دادن میشود که این موضوع نشان دهنده نوسان ولتاژ خروجی دینام است. همزمان چراغ هشدار باتری در صفحه کیلومتر ممکن است روشن یا چشمکزن شود. روشن شدن این چراغ به معنی خرابی باتری نیست بلکه نشانه مستقیم ضعف شارژ دینام یا اشکال در مدار شارژ است.
نوسان در عملکرد تجهیزات الکتریکی نیز از علائم مهم است. کولر ضعیفتر کار میکند، سرعت فن یکنواخت نیست، برفپاککن کندتر حرکت میکند یا نمایشگرها دچار نوسان میشوند. گاهی صدایی مانند سوت یا ناله از سمت تسمه شنیده میشود که معمولاً به دلیل شل بودن تسمه، روغنی شدن آن یا خرابی بلبرینگهای دینام است. در چنین شرایطی حتی با سالم بودن دینام، انتقال نیرو به آن به درستی انجام نمیشود.
ضعف دینام باعث تخلیه تدریجی باتری میشود. ابتدا خودرو هنوز روشن میشود اما پس از چند بار استارت، رانندگی در ترافیک یا استفاده از چراغها در شب، باتری کاملاً خالی میشود. این وضعیت اغلب با تصور خرابی باتری اشتباه گرفته میشود در حالی که علت اصلی شارژ ناکافی از سوی دینام است. در مراحل شدیدتر ممکن است خودرو هنگام حرکت خاموش شود، چراغها کم نور شوند و موتور پس از خاموشی دوباره روشن نشود.
در کنار این علائم، چند عامل اصلی وجود دارد که معمولاً باعث خرابی دینام میشوند. یکی از مهمترین دلایل تسمه فرسوده یا تنظیم نبودن کشش تسمه است. تسمه شل موجب لیز خوردن میشود و دینام به سرعت لازم نمیرسد. تسمه بیش از حد سفت نیز فشار زیادی به بلبرینگ وارد کرده و موجب خرابی زودهنگام آن میشود. ترک خوردگی یا روغنی شدن تسمه نیز توان انتقال نیرو را کاهش میدهد.
خرابی پل دیود نیز از دلایل رایج کاهش توان دینام است. دیود وظیفه تبدیل برق سه فاز به برق مستقیم را دارد و سوختن آن باعث افت شدید شارژ و روشن شدن چراغ باتری میشود. این خرابی معمولاً ناشی از گرمای زیاد، نوسانات شدید یا استفاده از قطعات بیکیفیت است. همچنین تجمع گرد و غبار یا انسداد فضای تهویه باعث افزایش حرارت داخلی دینام شده و به سیمپیچها آسیب میزند.
بلبرینگ معیوب نیز میتواند عملکرد دینام را مختل کند. بلبرینگ خشک یا زنگزده باعث چرخش ناهماهنگ روتور، ایجاد صدا و افزایش اصطکاک میشود. این موضوع در نهایت میتواند منجر به قفل شدن محور و پاره شدن تسمه شود. علاوه بر این، استفاده از قطعات غیر استاندارد یا دینامهای بازسازی شده و بیکیفیت یکی از دلایل شایع بازگشت خرابی در مدت کوتاه است.
با انجام سرویس دورهای شامل بررسی تسمه، تمیزکاری اتصالات، اطمینان از تهویه مناسب و استفاده از قطعات استاندارد میتوان عمر دینام را به شکل چشمگیری افزایش داد و از خاموش شدن ناگهانی خودرو جلوگیری کرد.
اهمیت سرویس دورهای دینام
سرویس دورهای دینام یکی از سادهترین روشهای جلوگیری از خرابی ناگهانی است. بررسی وضعیت تسمه، سفتی و سلامت آن، تست اتصال بدنه، تمیز کردن نقاط سولفاته و کنترل نشتی روغن روی بدنه دینام باعث میشود این قطعه حیاتی همیشه در شرایط استاندارد کار کند. در خودروهایی مانند پژو 206 توجه به سلامت تسمه سفت کن دینام 206 اهمیت بسیار زیادی دارد، زیرا کوچکترین خرابی یا لقی در آن باعث لغزش تسمه، کاهش توان شارژ دینام و بروز مشکلاتی میشود که حتی در هنگام انجام روش تست دینام خودرو نیز قابل مشاهده است. انجام این بررسیها در هر سرویس روغن یا پیش از سفرهای طولانی میتواند از خاموش شدن ناگهانی خودرو و هزینههای سنگین جلوگیری کند.
دینام و سیستم شارژ یکی از مهمترین بخشهای هر خودرو هستند و خرابی آن میتواند باعث خاموشی ناگهانی، تخلیه باتری و آسیب به قطعات برقی شود. با شناخت علائم خرابی، تست ساده با مولتیمتر، توجه به وضعیت تسمه و استفاده از قطعات استاندارد میتوان از بسیاری مشکلات پیشگیری کرد. این مقاله بهعنوان یک راهنمای کاربردی، اطلاعات لازم را در اختیار رانندگان قرار میدهد تا با هزینه کم از مشکلات بزرگ جلوگیری کنند.
