در دنیای مهندسی خودرو، «دریچه گاز» (Throttle Body) یکی از قطعات کلیدی در کنترل ورود هوا به موتور احتراقی است. هرچند این قطعه از نظر ظاهری بسیار ساده به‌نظر می‌رسد، اما در واقع بخش مهمی از تنظیم نسبت هوا به سوخت را بر عهده دارد که مستقیماً روی شتاب، مصرف سوخت، آلایندگی و عملکرد کلی پیشرانه تأثیر می‌گذارد. درک عملکرد این قطعه می‌تواند دید دقیقی از نحوه کارکرد موتور و سیستم‌های کنترلی به ما بدهد.
با پیشرفت فناوری در صنعت خودرو، دریچه گاز نیز دچار تحول اساسی شده و از شکل سنتی مکانیکی (سیمی) به نوع مدرن‌تر و دقیق‌تر یعنی دریچه گاز برقی (Electronic Throttle Control) ارتقا یافته است. در مدل سیمی، ارتباط مستقیم بین پدال گاز و دریچه از طریق سیم فلزی برقرار بود. اما در نوع برقی، این ارتباط جای خود را به سنسورها و واحد کنترل الکترونیکی موتور (ECU) داده است که عملکرد پدال را به‌صورت دقیق تحلیل و اجرا می‌کند.
این تغییر به ظاهر ساده، تحولی عظیم در کنترل دقیق موتور، کاهش آلایندگی، بهینه‌سازی مصرف سوخت و هماهنگی با سیستم‌های هوشمند مثل کروز کنترل، کنترل پایداری (ESP) و رانندگی نیمه‌خودران ایجاد کرده است. به همین دلیل، شناخت تفاوت‌ها، مزایا، معایب، اجزای تشکیل‌دهنده، علائم خرابی، نحوه سرویس و حتی ابزارهای عیب‌یابی این دو نوع دریچه گاز برای علاقه‌مندان و فعالان حوزه خودرو بسیار ضروری و جذاب است.
همانطور که در مقاله قبلی بصورت کامل به خرید عمده تسمه رایکالتون پرداختیم، در این مجموعه آموزش تخصصی، به‌صورت گام‌به‌گام و علمی به بررسی کامل دریچه گاز سیمی و برقی می‌پردازیم. از معرفی و مقایسه تا تحلیل نقش ECU، عیب‌یابی تخصصی، سرویس و نگهداری، تأثیر در مصرف سوخت، فناوری Drive-by-Wire و نحوه باز و بسته کردن دریچه گاز در خودروهای داخلی. این اطلاعات نه تنها برای مکانیک‌ها و تعمیرکاران مفید است، بلکه برای رانندگان و علاقه‌مندان به خودرو هم می‌تواند دانشی کاربردی و ارزشمند باشد.

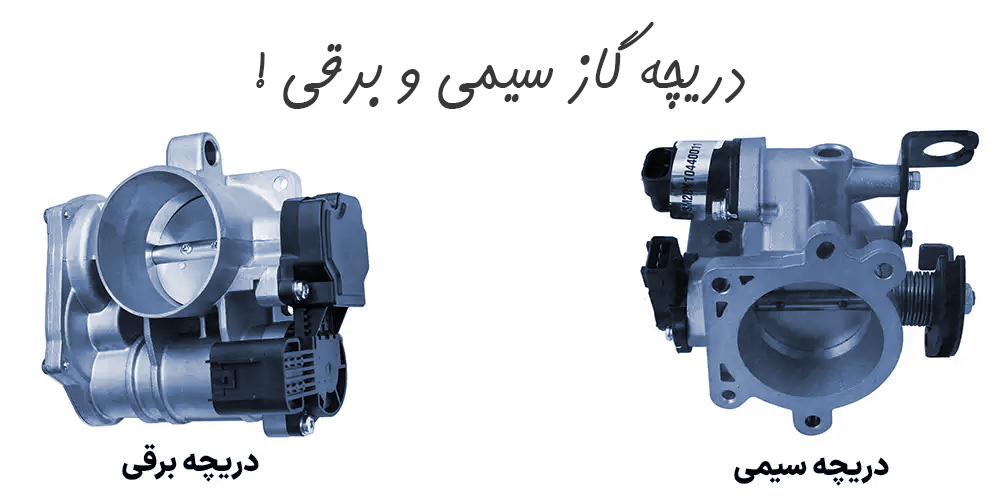

مقایسه تخصصی دریچه گاز سیمی و برقی
دریچه گاز سیمی (Mechanical Throttle) ساختاری مکانیکی دارد و از طریق یک کابل فلزی (که به آن سیم گاز یا Bowden Cable گفته می‌شود) به پدال گاز متصل می‌شود. وقتی راننده پدال را فشار می‌دهد، سیم کشیده شده و صفحه پروانه‌ای داخل دریچه می‌چرخد و باعث ورود هوا به داخل مانیفولد هوا می‌شود. میزان باز شدن دریچه متناسب با فشار پای راننده است و هیچ واسطه الکترونیکی در این فرآیند وجود ندارد. این سیستم در خودروهای قدیمی‌تر و ارزان‌تر بیشتر رایج است و به دلیل سادگی ساختار، تعمیر آن آسان و کم‌هزینه است.
نحوه عملکرد دریچه گاز برقی
در مقابل، دریچه گاز برقی (ETC یا Electronic Throttle Control) بدون سیم و به کمک سنسورها و موتور الکتریکی عمل می‌کند. پدال گاز در این سیستم به یک یا دو سنسور موقعیت (APP – Accelerator Pedal Position Sensor) مجهز است که میزان فشار را به ECU گزارش می‌دهند. ECU با پردازش این اطلاعات، دستور باز یا بسته شدن را به موتور الکتریکی دریچه گاز ارسال می‌کند. این موتور وظیفه چرخاندن صفحه دریچه را بر عهده دارد و کنترل دقیقی روی هوای ورودی به موتور اعمال می‌کند. در این نوع سیستم، عوامل متعددی مانند دمای موتور، سرعت، بار موتور و حتی فعال بودن سیستم تهویه مطبوع می‌توانند بر تصمیم ECU تأثیرگذار باشند.
مزایا و معایب دریچه گاز برقی و سیمی
دریچه گاز سیمی دارای مزایایی مانند واکنش مستقیم و بی‌واسطه به فشار پدال، سادگی ساختار، قابلیت تعمیر در تعمیرگاه‌های ساده و حساسیت کمتر به مشکلات الکترونیکی است. اما معایبی چون عدم دقت کافی، وابستگی به مهارت راننده در کنترل گاز، سختی هماهنگ‌سازی با سیستم‌های کمکی مانند کروز کنترل و عدم امکان بهینه‌سازی عملکرد موتور دارد.
در مقابل، دریچه گاز برقی دقت بسیار بالا، پاسخ نرم و یکنواخت، امکان هماهنگی با سیستم‌هایی مانند ESP، کروز کنترل، رانندگی هوشمند و بهینه‌سازی مصرف سوخت را دارد. ولی وابستگی شدید به برق و سنسورها، پیچیدگی سیستم و هزینه بالاتر تعمیرات از معایب آن است.
در خودروهای مدرن، تقریباً دیگر از سیستم‌های سیمی استفاده نمی‌شود، چراکه دریچه برقی توانایی هماهنگی با سیستم‌های مدرن نظیر کنترل گشتاور، کنترل لغزش چرخ‌ها، خاموش و روشن شدن خودکار موتور (Start/Stop) و رانندگی نیمه‌خودران را دارد. از سوی دیگر، در خودروهای اقتصادی یا صنعتی که سادگی، دوام و هزینه پایین اهمیت بیشتری دارد، هنوز هم از دریچه‌های سیمی استفاده می‌شود. انتخاب بین این دو سیستم مستقیماً به فلسفه طراحی خودرو، قیمت هدف‌گذاری‌شده و بازار مصرف آن بستگی دارد.
نقش ECU در دریچه گاز برقی
همانطور که قبلا در وهداد یدک اشاره کرده ایم، در سیستم دریچه گاز برقی، پدال گاز دیگر به‌صورت مستقیم با دریچه درگیر نیست. فشار پدال توسط دو سنسور موقعیت (APP) دریافت شده و این داده‌ها به ECU ارسال می‌شود. ECU یا همان واحد کنترل الکترونیکی موتور، داده‌ها را پردازش کرده و متناسب با شرایط مختلف موتور، میزان باز شدن دریچه را تعیین می‌کند. این تصمیم‌گیری لحظه‌ای بر اساس فشار پدال، دور موتور، دمای موتور، وضعیت کلاچ، سرعت خودرو و چندین پارامتر دیگر انجام می‌شود.
عملکرد ECU در دریچه گاز
یکی از ویژگی‌های کلیدی ECU در دریچه گاز برقی، عملکرد ایمن و پردازش اطلاعات با الگوریتم‌های کنترل حلقه‌بسته است. این یعنی ECU مداوم بازخورد سنسور موقعیت دریچه (TPS) را دریافت می‌کند تا مطمئن شود دستور ارسالی به‌درستی اجرا شده است. اگر مغایرتی بین فرمان ارسال‌شده و موقعیت واقعی دریچه وجود داشته باشد، ECU وارد حالت اضطراری یا Safe Mode می‌شود و عملکرد دریچه را محدود یا غیرفعال می‌کند تا از خطرات احتمالی جلوگیری شود.
به کمک ECU، دریچه گاز برقی می‌تواند رفتار موتور را بهینه کند. برای مثال، در شیب‌ها، ترافیک سنگین، یا رانندگی اقتصادی، ECU میزان گشودگی دریچه را بر اساس سبک رانندگی تنظیم می‌کند تا مصرف سوخت کاهش یابد. همچنین ECU امکان ادغام با سیستم‌های کمکی مانند ترمز موتور، کروز کنترل تطبیقی، و حتی حالت‌های رانندگی مختلف (اکو، اسپرت و نرمال) را فراهم می‌کند. تمام این‌ها با کنترل هوشمند یک دریچه گاز ساده توسط ECU ممکن می‌شود.
اجزای اصلی دریچه گاز سیمی
دریچه گاز سیمی شامل یک بدنه آلومینیومی یا پلاستیکی، صفحه پروانه‌ای (Throttle Plate)، فنر بازگشت، سیم گاز، مکانیزم تنظیم دور آرام (Idle Speed Screw) و گاهی سنسور موقعیت دریچه (TPS) است. باز و بسته شدن صفحه توسط سیم و پدال گاز انجام می‌شود و با برگشت فنر، صفحه به حالت بسته برمی‌گردد. این سیستم ساده اما مؤثر است و از نظر ساختاری استهلاک‌پذیر است.
اجزای دریچه گاز برقی
دریچه گاز برقی اجزای بیشتری دارد. این شامل موتور الکتریکی (DC Motor)، سنسور موقعیت دریچه (TPS دوگانه برای دقت بیشتر)، بدنه دریچه، سنسور موقعیت پدال (APP Sensor)، فنر برگشت، و کنترلر داخلی است. موتور الکتریکی دریچه را بر اساس فرمان ECU باز و بسته می‌کند، و TPS بازخورد موقعیت فعلی را به ECU می‌دهد تا حلقه کنترل کامل شود.
در حالی که دریچه گاز سیمی با ابزار ساده قابل تنظیم یا تعویض است، دریچه گاز برقی نیاز به دستگاه دیاگ برای کالیبراسیون، شناسایی سنسورها و بازنشانی مقادیر دارد. همچنین به دلیل اجزای بیشتر، حساس‌تر بوده و در صورت خرابی معمولاً نیاز به تعویض کامل دارد. با این حال، این پیچیدگی منجر به عملکرد نرم‌تر، دقیق‌تر و مطمئن‌تری در خودروهای مدرن می‌شود.
پیشنهاد ما برای مطالعه: چگونه مصرف سوخت خودرو خود را کاهش دهیم؟
علائم خرابی دریچه گاز سیمی و برقی
از علائم عمومی خرابی دریچه گاز می‌توان به شتاب‌گیری ضعیف، لرزش موتور در حالت درجا، گیرکردن دور موتور، یا ریپ زدن موتور هنگام فشردن گاز اشاره کرد. این علائم معمولاً به کثیفی دریچه، عملکرد نادرست سنسورها، یا ایراد در مکانیزم باز و بسته شدن دریچه مربوط می‌شود.
در سیستم سیمی، پارگی یا گیر کردن سیم گاز می‌تواند باعث شود پدال گیر کند یا دیر پاسخ دهد. همچنین اگر فنر برگشت عملکرد مناسبی نداشته باشد، دریچه کاملاً بسته نمی‌شود و مصرف سوخت بالا می‌رود. صداهای غیرعادی هنگام فشردن پدال و نوسان دور موتور نیز می‌تواند نشان از مشکل مکانیکی باشد.
در سیستم برقی، روشن شدن چراغ چک، پیغام خطای «Reduced Power» یا «Check Engine»، کاهش ناگهانی توان موتور، تأخیر در گاز خوردن یا از کار افتادن کامل پدال گاز می‌تواند نشانه‌ی ایراد در موتور دریچه، سنسور TPS یا سنسور APP باشد. این سیستم نیاز به بررسی با دستگاه دیاگ دارد و ممکن است به کالیبراسیون یا تعویض کامل نیاز پیدا کند.
روش‌های عیب‌یابی دریچه گاز
در دریچه گاز سیمی، اولین قدم بررسی فیزیکی سیم گاز است. اطمینان از سالم بودن، نداشتن پارگی یا زنگ‌زدگی و روان بودن حرکت کابل ضروری است. سپس باید دریچه را باز کرده و از تمیز بودن صفحه پروانه‌ای و مسیر هوای ورودی مطمئن شد. تنظیم بودن دور آرام موتور و اطمینان از برگشت کامل فنر نیز از بخش‌های مهم عیب‌یابی مکانیکی محسوب می‌شود. با استفاده از اهم‌متر می‌توان وضعیت سنسور TPS را نیز بررسی کرد.
عیب‌یابی دریچه گاز برقی با دیاگ
در سیستم برقی، بهترین ابزار برای عیب‌یابی، دستگاه دیاگ است. خطاهایی مثل «P0120 تا P0124» مربوط به سنسور TPS، یا «P2135» که اختلاف بین TPS و APP را نشان می‌دهد، می‌توانند به‌وضوح عیب را مشخص کنند. بررسی پارامترهای زنده مانند میزان باز شدن دریچه (Throttle Position %) هنگام فشردن پدال به‌صورت هم‌زمان می‌تواند نشان دهد که آیا ECU دستور درست می‌دهد و آیا دریچه به‌درستی واکنش نشان می‌دهد یا خیر.
تست سیم‌کشی دریچه گاز
در عیب‌یابی تخصصی‌تر، می‌توان با استفاده از اسیلوسکوپ یا مولتی‌متر، سیگنال‌های ولتاژی خروجی از سنسور TPS و APP را بررسی کرد. این سیگنال‌ها باید خطی و بدون نوسان ناگهانی باشند. بررسی سوکت‌ها، اتصالات، و سیم‌کشی بین ECU و دریچه نیز اهمیت زیادی دارد، زیرا قطعی یا خوردگی سیم‌ها می‌تواند باعث عملکرد غیرعادی دریچه شود.

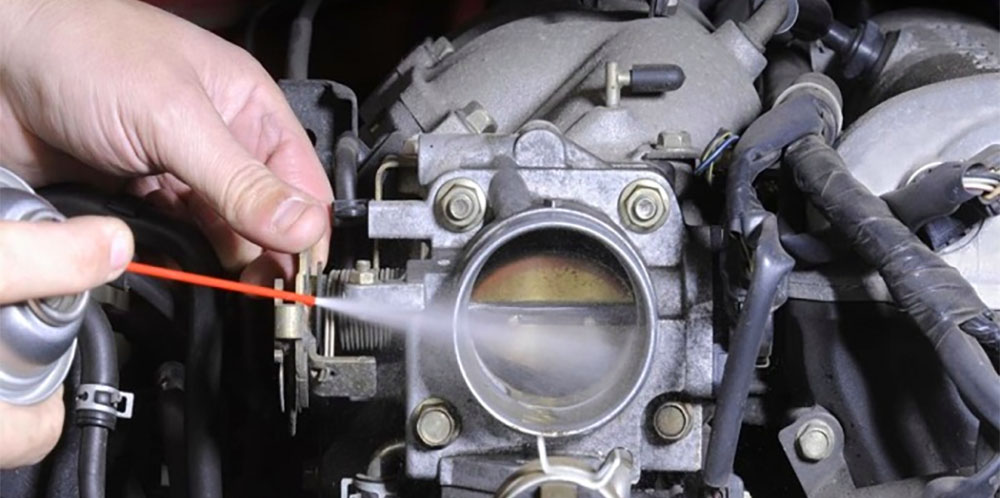

راهنمای سرویس و تمیزکاری دریچه گاز
دریچه گاز، به‌ویژه در موتورهای تنفس طبیعی، محل عبور دائم هواست و به مرور دوده و آلودگی‌های کربنی روی سطح آن می‌نشیند. این آلودگی‌ها باعث بسته نشدن کامل دریچه یا تاخیر در عملکرد آن می‌شود که منجر به نوسان دور موتور و مصرف سوخت بیشتر می‌گردد. سرویس دوره‌ای دریچه گاز، مخصوصاً در شرایط آب‌وهوایی آلوده یا خودروهایی با پیمایش بالا، ضروری است.
مراحل تمیزکاری دریچه گاز سیمی
برای تمیز کردن دریچه گاز سیمی، ابتدا باتری قطع و فیلتر هوا باز می‌شود. سپس دریچه با باز کردن پیچ‌ها جدا شده و با اسپری مخصوص دریچه گاز و یک برس نرم یا پارچه نخی تمیز می‌شود. در حین تمیزکاری باید مراقب سنسور TPS بود. بعد از اتمام، دریچه سر جای خود بسته و موتور روشن می‌شود تا تطبیق مجدد دور آرام انجام شود.
نکات مهم در تمیزکاری دریچه برقی
در دریچه برقی، تمیزکاری با دقت بیشتری انجام می‌شود، زیرا باز و بسته کردن دستی صفحه می‌تواند باعث ایجاد خطا یا از کالیبراسیون خارج شدن آن شود. بهترین روش این است که فقط قسمت قابل دسترس صفحه با اسپری تمیز شود و از چرخاندن آن با دست خودداری شود. پس از تمیزکاری، با استفاده از دستگاه دیاگ باید دریچه کالیبره (Throttle Reset) شود تا ECU بتواند مجدداً بازه حرکتی را شناسایی کند.
پیشنهاد ما برای مطالعه: دلایل شایع واشر زدن موتور پژو پارس و 405
آموزش باز و بسته کردن دریچه گاز در خودروهای داخلی
برای باز کردن دریچه گاز، ابتدا باید باتری قطع شود تا خطری از نظر اتصال برق و فعال شدن ناگهانی موتور الکتریکی وجود نداشته باشد. سپس با باز کردن لوله‌های ورودی هوا و پیچ‌های دریچه (معمولاً ۴ عدد)، آن را از روی مانیفولد جدا می‌کنیم. در خودروهای داخلی مانند پژو 206 یا سمند، محل قرارگیری دریچه در نزدیکی فیلتر هوا و بر روی منیفولد پلاستیکی یا آلومینیومی است.
پس از جدا کردن دریچه، وضعیت صفحه پروانه‌ای بررسی و تمیز می‌شود. اگر دریچه گاز سیمی باشد، می‌توان با باز کردن کامل، سرویس کامل مکانیکی انجام داد. اما در دریچه برقی، بهتر است صفحه به‌آرامی تمیز شود و با دیاگ، عملیات Throttle Reset صورت گیرد. در این حالت، حتی بدون باز کردن کامل دریچه هم می‌توان تمیزکاری مؤثر انجام داد.
بعد از اتمام سرویس، دریچه باید با دقت سرجای خود نصب شده و پیچ‌ها با گشتاور مناسب بسته شوند. پس از آن اتصال برق و شلنگ‌ها برقرار شده و باتری وصل می‌شود. برای دریچه‌های برقی، باید با دستگاه دیاگ عملیات کالیبراسیون (Throttle Learn یا Idle Relearn) انجام شود تا ECU موقعیت بسته و باز دریچه را مجدداً ذخیره کند و از خطای عملکرد جلوگیری شود.
